SCHUNK - Pinza magnética EMH, tamaño: RP 036, eléctrica
)
Pinza magnética electropermanente compacta para el manejo potente y energéticamente eficiente de piezas ferromagnéticas.
La SCHUNK EMH-RP 036-B ofrece una fuerza de sujeción de 530 N sobre una superficie magnética de 6,08 cm² y admite cargas útiles de 8,5 kg en horizontal y 3,5 kg en vertical. Su diseño electropermanente solo necesita un breve impulso de 24 V para activarse o liberarse, con un tiempo de conmutación rápido de 300 ms. La electrónica integrada, la protección IP52 y un rendimiento estable hasta 50 °C garantizan un funcionamiento fiable en entornos limpios o ligeramente contaminados.
El control es sencillo mediante señales de 24 V DC, con electrónica lógica integrada para la realimentación de listo/error y compatibilidad con PLC estándar. La pinza mantiene su estado magnético incluso en caso de pérdida de alimentación, y las prolongaciones de polos opcionales permiten adaptarla a distintas geometrías de pieza.
Ideal para el manejo de chapa, bin picking, pick-and-place con robots y aplicaciones que requieren una sujeción fuerte y segura sin alimentación continua.
Nuestros destacados
Technical details
Holding force [N] - 530
Magnetic surface [cm²] - 6.08
Payload with horizontal magnetic surface [kg] - 8.5
Payload with vertical magnetic surface [kg] - 3.5
Module temperature increase at 5 activations/minute [°C] - 10
Module temperature increase at 15 activations/minute [°C] - 25
Activation time [ms] - 300
Min. ambient temperature [°C] - 5
Max. Ambient temperature [°C] - 50
Dead weight [kg] - 1
Protection class IP - 52
Rated voltage [V] - 24
Voltage type - DC
Max. Current Power [A] - 3.1
Max. Current Power [A] - 0.15
Controller electronics - integrated
 "https://a.storyblok.com/f/298593/4427329c88/2023-07-27_16_41_47-fwebp-b1440__1315__1440__und_9_weitere_seiten_-_gesch__ftlich_____microsoft_edge.jpg")

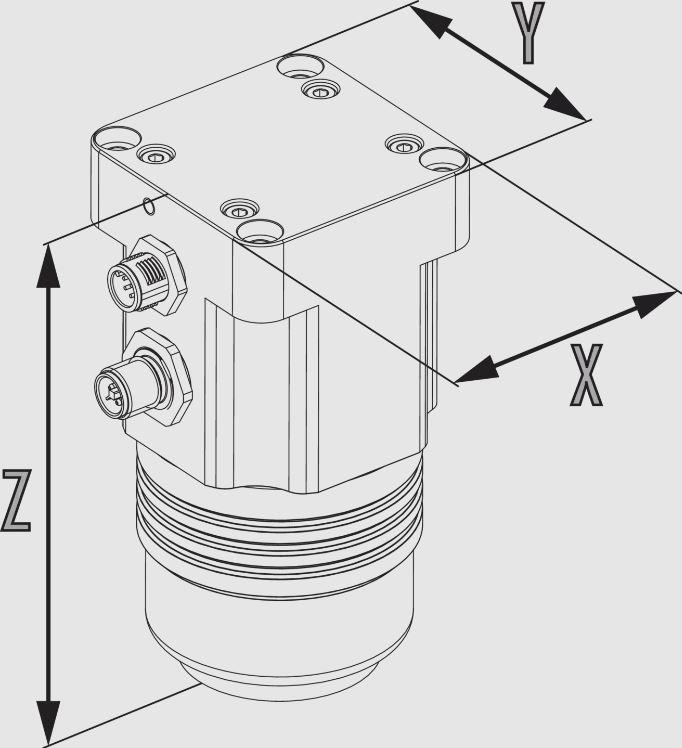

Dimensions
